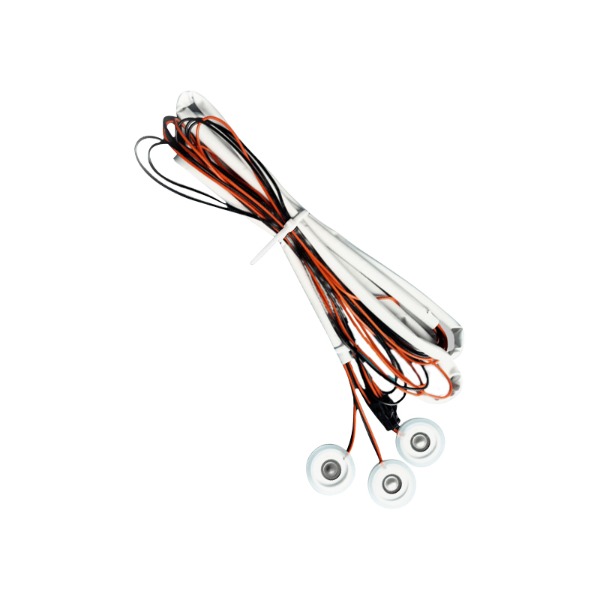

Alt du trenger å vite om medisinske piezoelektriske keramiske plater

Medisinsk piezoelektrisk keramisk skive s må oppnå en tykkelsesmodus elektromekanisk koblingskoeffisient (kt) over 0,48 og akustisk impedans under 35 MRayl for å være egnet for diagnostisk avbildning eller terapeutisk ultralyd. Uten disse parameterne kan ikke disken produsere den nødvendige oppløsningen eller sikker vevspenetrasjon.

I motsetning til piezokeramikk i industriell eller forbrukerkvalitet, er plater av medisinsk kvalitet preget av styrke kontrollert dielektrisk tap (tan δ < 0,02) og Curie-temperatur over 300 °C for å sikre stabilitet under sterilisering og langvarig drift.

Kritiske materialegenskaper for medisinske applikasjoner

Medisinske piezoelektriske keramiske plater er vanligvis fremstilt av modifisert blyzirkonattitanat (PZT) sammensetninger. Tabellen nedenfor viser viktige egenskapsområder for vanlige medisinske bruksområder som ultralydavbildning, HIFU (høyintensitetsfokusert ultralyd) og strømningssensorer.

• Piezoelektrisk ladningskonstant (d33): 400–600 pC/N – tilstrekkelig tilstrekkelig forskyvning for lavspenningseksitasjon.
• Relativ permittivitet (εr): 1200–1800 ved 1 kHz – matcher elektrisk impedans med medisinske driverkretser.
• Mekanisk kvalitetsfaktor (Qm): 60–150 – balanserer følsomhet (lav Qm) vs. utgangseffekt (høy Qm) for bildebehogling eller terapi.
• Tetthet (ρ): 7,5–7,8 g/cm³ – påvirker akustisk tilpasning med menneskelig vev.

For eksempel krever en plate som brukes i en hjerte-ultralydsonde kt > 0,5 og tykkelsesvariasjon mindre enn ±2 μm over skivediameteren for å unngå kunst faseforvrengning og effekt.

Diameter-til-tykkelse-forhold og resonansfrekvensvalg

Driftsfrekvensen til en medisinsk piezoelektrisk plate er omvendt proporsjonal med tykkelsen. For en standard radial-modus-plate, den grunnleggende tykkelses-modus-frekvensen f_t (i MHz) ≈ N_t / tykkelse (mm) , hvor N_t er frekvenskonstanten (typisk 1900–2100 Hz·m for materialer av typen PZT-5A).

Vanlige medisinske frekvensbånd og tilsvarende platedimensjoner:

• 2–5 MHz (abdominal og obstetrisk avbildning): tykkelse 0,4–1,0 mm, diameter typisk 10–25 mm.
• 7,5–10 MHz (vaskulære og små deler): tykkelse 0,2–0,28 mm, diameter 6–12 mm.
• 15–20 MHz (oftalmisk og hudavdannelse): tykkelse 0,1–0,13 mm, diameter 3–6 mm.

Å velge et feil forhold fører til falske moduser. En plate av medisinsk kvalitet bør undertrykke laterale moduser med radial-til-tykkelse frekvensforhold < 0,7 for å unngå interferens med den primære tykkelsesresonansen.

Akustisk matching og integrasjon av baksidelag

Den nakne keramiske platen har en akustisk impedans på ~34 MRayl, mens menneskelig bløtvev er ~1,5 MRayl. Uten matchende lag, over 88 % av ultralydenergien reflekteres ved disk-vev-grensesnittet, noe som gjør det ineffektivt.

Derfor brukes aldri en medisinsk piezoelektrisk plate alene. Det krever:

• Ett eller to matchende lag (hver med middels impedans, f.eks. 9–12 MRayl) for å øke overføringseffektiviteten til over 80 %.
• Et baksidelag med høy dempning (akustisk impedans 15–25 MRayl, demping > 20 dB/cm/MHz) for å dempe bakstråling og forkorte pulsvarigheten.

For eksempel, å legge til et enkelt matchende lag med tykkelse λ/4 ved senterfrekvens forbedret båndbredden fra 45 % til 72 % , direkte økende bildeoppløsning.

Elektrisk poling og ytelsesstabilitet under medisinske forhold

Som produserte keramiske plater er ennå ikke piezoelektriske før polet. Plater av medisinsk kvalitet krever polingspenning på 2–4 kV/mm ved 100–150 °C i 15–30 minutter for å oppnå domenejustering. Ufullstendig poling resulterer i redusert d33 med mer enn 30 % og ustabil frekvensrespons.

Etter poling gjennomgår skivene termisk aldring og stabilisering. Medisinske akseptkriterier inkluderer:

• Kapasitansdrift < 3 % etter 500 timer ved 37°C (kroppstemperatur) og 90 % fuktighet.
• Isolasjonsmotstand > 10 GΩ ved 500 V DC for å forhindre lekkasjestrømmer i pasientkontaktprober.
• Ingen depolarisering under 200°C for å overleve etylenoksid eller autoklavsterilisering (121°C).

Dielektrisk tap og varmegenerering i terapiskiver

For medisinske applikasjoner med kontinuerlig bølge eller høy-duty-syklus (f.eks. fysioterapi-ultralyd, kirurgisk skjæring), må skiven spre varme uten å skifte resonans. Nøkkelberegningen er dielektrisk tapsfaktor (tan δ) . Ved 1 MHz 20 V/mm og medisinsk effekt terapiplater δ < 0,015, og begrenset temperaturøkningen til < 15°C ved 1 W/cm² akustisk.

En plate med tan δ på 0,03 (vanlig i rimelige industrielle plater) vil generere dobbelt så høy varme, noe som fører til:

• Frekvensdrift av 0,5–1,2 % per 10°C stigning , som forårsaker avstemming fra kjøreelektronikken.
• Utilpasset termisk ekspansjon med bindingslag, noe som resulterer i delaminering etter < 50 behandlingssykluser.

Derfor spesifiserer medisinske terapiplater maksimal vibrasjonshastighet < 0,5 m/s RMS og inkluderer integrerte temperatursensorer i sondeenheten.

Biokompatibilitet og innkapslingskrav

Selve den rå keramiske skiven er ikke biokompatibel på grunn av blyinnhold (typisk PZT inneholder 60–70 % bly i vekt). Derfor krever medisinske regulatoriske standarder (IEC 60601-2-37, FDA-veiledning) innkapsling. Skiven må være hermetisk forseglet eller belagt med parylene-C (tykkelse 5–15 μm) eller epoksy av medisinsk kvalitet.

Innkapslingsvalidering inkluderer:

• ISO 10993-5 cytotoksisitetstest: ingen cellelyse rundt den innkapslede skiven.
• Utvaskbar blyanalyse: < 0,1 μg/cm²/dag i simulert kroppsvæske.

Uten riktig innkapsling kan selv en enkelt platefeil føre til at kostnadene for resertifisering av sonde overskrider $10 000 per hendelse (forskriftsarkivering og testing).

Ytelsestesting før medisinsk integrasjon

Hvert parti med medisinske piezoelektriske plater må bestå standardiserte elektriske og akustiske tester. Godta/avslå kriterier basert på IEEE 176-1987 og IEC 60483:

• Impedansstørrelse ved resonans: ±10 % av nominell verdi.
• Fasevinkel ved resonans: > 85° (ren modus).
• Kapasitanstoleranse: ±5 % ved 1 kHz, 25°C.
• Variasjon i tykkelse: ≤ ±3 μm over plateoverflaten for arrays.

En plate som passerer disse grensene kan integreres direkte i en medisinsk ultralydsvinger eller terapiapplikator uten ytterligere justering, noe som sparer 15–20 timers teknisk kalibrering per sonde.
